S-MAG - Præfabrikerede opstuvningsmagasiner og regnvandsmagasiner

Præfabrikeret klimasikring direkte til byggepladsen



Millags S-MAG opstuvningsmagasiner og regnvandsmagasiner giver dig effektiv regnvandshåndtering direkte fra vores fabrikshal til din byggeplads. Regnvandsmagasiner bliver konstrueret efter kundespecifikke mål under kontrollerede forhold i Millags fabrikshal. Herefter fragtes det færdige regnvandsmagasin på en lastbil direkte ud til byggepladsen, hvor det sænkes ned i hullet som én samlet enhed - lige til at installere og forbinde til det øvrige regnvandshåndteringsanlæg.



Opbygning af S-MAG opstuvningsmagasinet

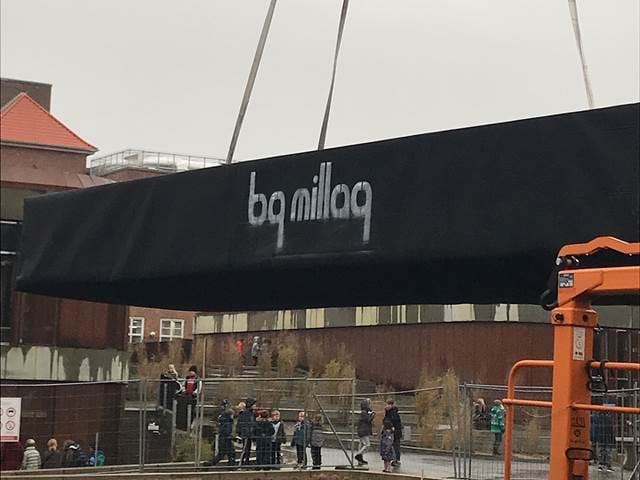

Magasinet er opbygget af traditionelle faskiner og har en integreret statisk dokumenteret løfteramme, som sikrer en forsvarlig håndtering af det færdige magasin på byggepladsen.

Magasinet er indpakket i en kraftig BG-TEX 500 beskyttelsesdug, hvorefter en vandtæt EPDM membran monteres. Herefter  monteres det valgte antal gennemføringer, hvorefter magasinet tryktestes og alle samlinger undersøges.

Slutteligt monteres de integrerede inspektionsskakte og magasinet inddækkes i en kraftig beskyttelsesdug. Tilslutning af ind- og udløb sker med traditionelle skydemuffer eller tilsvarende. Placering og dimensionering af ind- og udløb er valgfri, og opstuvningsmagasinet kan således designes, så det passer optimalt til forholdene på byggepladsen.

Størrelse og dimensioner

Det er muligt at præfabrikere S-MAG regnvandsmagasiner med en volumen på helt op til maks. 60 m3/enhed. Dimensionen er dog begrænset af en maksimal bredde på 3,3 meter, en maksimal højde på 1,98 meter samt en maksimal længde på 12,9 meter. Nettovolumen ligger på ca. 96 % af den udvendige dimension. S-MAG magasinerne kan både serie- og parallelforbindes, og dermed kan der skabes endnu større regnvands- og opstuvningsanlæg.

Præfabrikation under kontrollerede forhold giver 100 % tæthed

Alt konstruktionsarbejdet på S-MAG regnvandsmagasinerne bliver udført i vores produktionshaller. Det betyder, at alt arbejdet med at modellere, tilpasse og kontrollere den tætte EPDM membran der omslutter regnvandsfaskinerne foregår under 100 % kontrollerede forhold.

Inden regnvandsmagasinet bliver sendt ud til byggepladsen, trykprøves magasinet, hvorefter det sluttelig inddækkes i yderligere et lag kraftigt beskyttelsesdug.



Nem håndtering og hurtig installering på byggepladsen

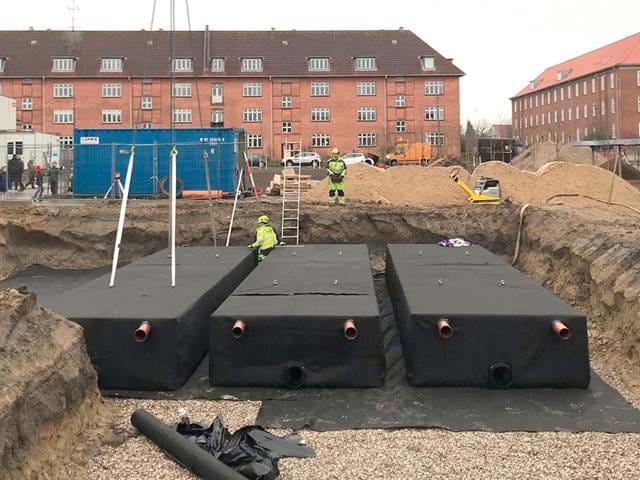

Når det præfabrikede S-MAG regnvandsmagasin er konstrueret efter de ønskede mål, transporteres det direkte fra fabrikationshallen til byggepladsen, hvor det er klar til installering. På den måde kan S-MAG magasinet været installeret på en enkelt dag.

Hvor det tidligere typisk ville tage 3 til 4 dage at installere et regnvandsmagasin afhængigt af vejret, kan de præfabrikerede magasiner være up and running på kun én dag. Det sparer byggeprojektet for en masse dyrebar tid, og byggeprojektet kan forkortes. For når det færdige magasin bliver leveret på byggepladsen, skal det blot installeres i et hul på et afrettet plant underlag, som er frit for sten og skarpe genstande. Man er således ikke afhængig af vejr og vind, og hullet kan lukkes til igen samme dag.

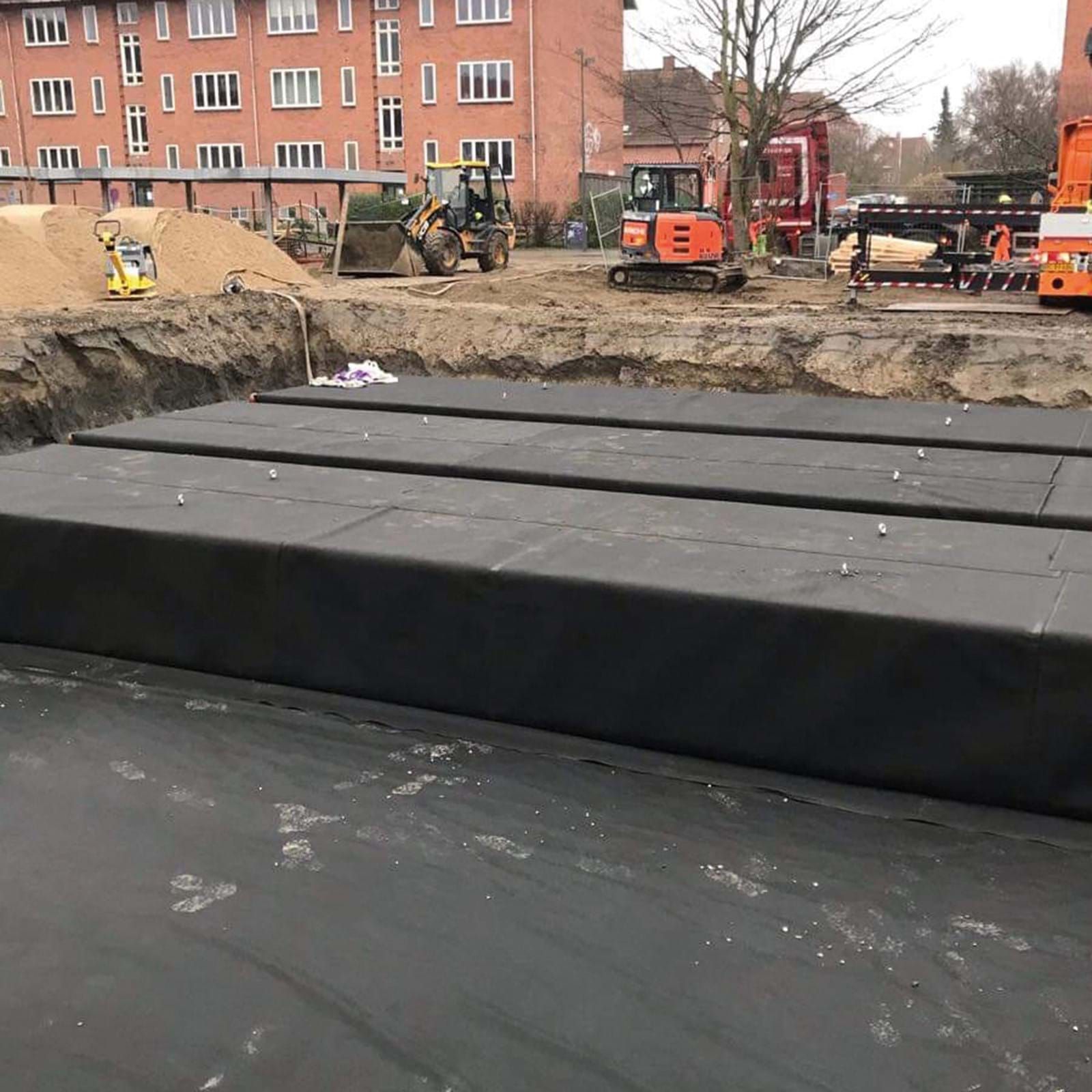

Det færdige Magasin nedsænkes i et hul, som kun er en meter bredere end selve magasinet. På den måde spares der tid og penge på gravearbejdet, da der skal flyttes markant mindre jord sammenlignet med traditionelle løsninger, som opbygges på stedet og kræver ekstra arbejdsrum til montørerne.

Anvendelsesområder

  • Opstuvningsbassiner

  • Underjordiske regnvandsmagasiner
  • Sprinklertanke


Teknisk tegning







Indpakning af magasinet

Se hvordan det S-MAG regnvandsmagasinet bliver pakket ind i en vandtæt EPDM membran

Indpakningen af et præfabrikeret opstuvningsmagasin fra Millag



Fordele ved et S-MAG præfabrikeret regnvandsmagasin

  • Kort monteringstid, som samlet set forkorter byggetiden
  • En økonomisk attraktiv løsning
  • Lav byggehøjde
  • Produktion i Danmark giver stor fleksibilitet
  • Mulighed for kundespecifikke dimensioner
  • Leveres med præmonterede indløbs- og evt udløbsstudser samt
    udluftninger med projektspecifiike dimensioner
  • Indbyggede spulekanaler i faskinerne samt mulighed for tv-inspektion
  • Kan anvendes til befæstede områder med tung trafik
  • Leveres med trykprøvningscertifikat som dokumenterer
    magasinets tæthed



Data for S-MAG

Byggemål og volumen - Modulsystem der bygges i intervaller af:

  • Højde - 0,66 m, 1,0 m, 1,32 m, 1,66 m og 1,98 m
  • Bredde - 0,9 m, 1,7 m, 2,5 m og 3,3 m
  • Længde - fra 0,9 m til 12,9 m, springende pr. 0,8 m
  • ​​​​​​​Volumen - Maks 60 m3 / enhed

​​​​​​​Vand- / nettovolumen - Ca. 96% af den ydre dimension
Trykstyrke  - Tåler tung trafik iht. Tysk SLW 60Norm ved 80 cm jorddække
Tæthed  - Samlingernes tæthed dokumenteres i tæthedsrapporten
Inspektionsskakt - 40 x 40 cm - antal og placering efter ønske
Beskyttelsesdug - BG-Tex 500
Vandtæt membran - EPDM
Statiske beregninger - Ja
Ind- og udløbsstudser - Præmonterede Iht. ønske < Ø500
Rensemulighed - Mulighed for krydsinspektion samt tv-inspektion
Serie- og parallelforbindelse - Ja
Levetid - 50 år
